SensorTile.box
SensorTile.box è un evaluation system contenente dispositivi ST MEMS inseriti in un robusto contenitore di plastica.
Il modulo IoT Plug & Play è una soluzione facile e flessibile che, collegata a uno smartphone attraverso la tecnologia Bluetooth Low Energy, permette agli utenti di osservare e calcolare i dati rilevati dai sensori fra cui il conteggio dei passi, la traiettoria, la velocità e la distanza percorsa, oppure quelli relativi al monitoraggio ambientale, come altitudine, umidità, temperatura e pressione. Ai progettisti con più esperienza, SensorTile.box offre modalità di sviluppo che consentono di creare applicazioni sofisticate usando procedure grafiche guidate, oppure la possibilità di scrivere un codice embedded customizzato.
Feature #1
Tre modalità di funzionamento
SensorTile.box è accessibile a tutti grazie alle tre modalità di funzionamento: entry, expert e pro.
Feature #2
Compatibile STM32 ODE
Gli utenti professionali possono anche sviluppare potenti applicazioni in modo rapido ed efficiente all'interno dell'STM32 Open Development.
Feature #3
Nodo IoT pronto per essere utilizzato
Feature #4
Completamente personalizzabile da FAE Technology
FAE Technology spa, partner autorizzato di ST, offre rapidi servizi di personalizzazione utili per realizzazione di un prodotto commerciale da lanciare sul mercato.
I servizi principali vanno dall’industrial design del contenitore alla personalizzazione della app, a realizzazioni personalizzate di elettronica e sviluppo firmware.


Informazioni
STMicroelectronics
STM32L4R9ZIJ6, SPBTLE-1S, LSM6DSOX

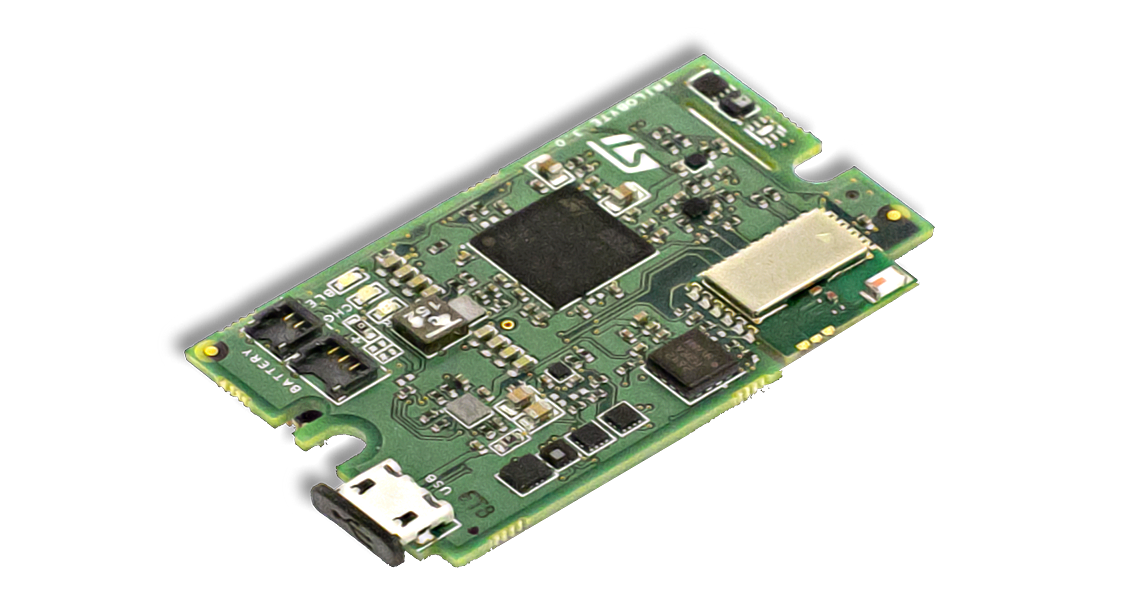

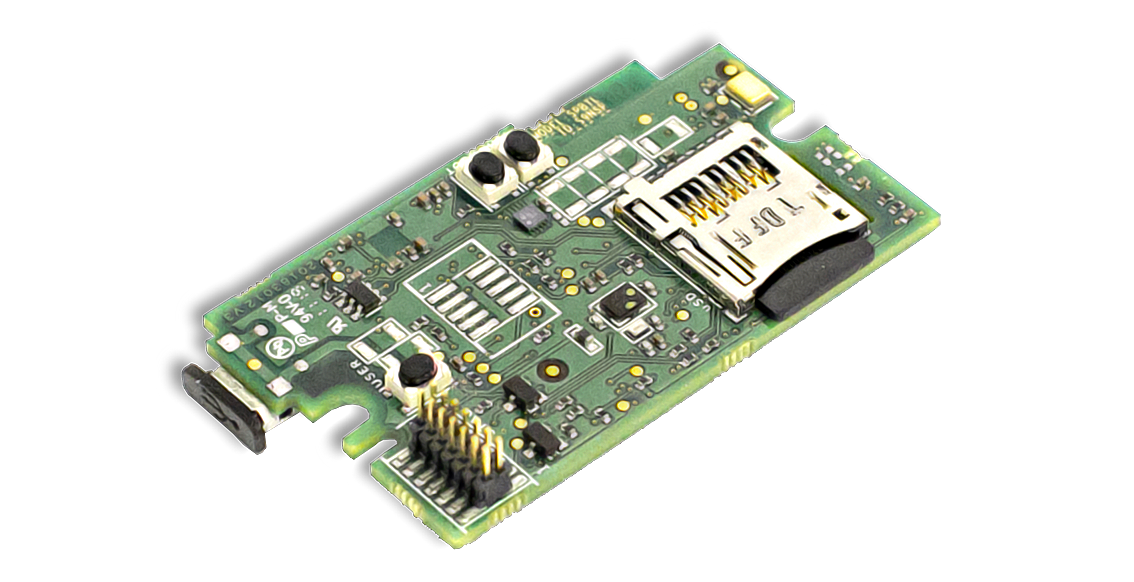

Hardware
STM32L4R9ZIJ6 Ultra-low-power with FPU ARM Cortex-M4 MCU 120 MHz with 2048 kbytes Flash
SPBTLE-1S Very low power application module for Bluetooth® Smart v4.2
- STTS751 digital temperature sensor
- HTS221 Capacitive digital sensor for relative humidity and temperature
- LIS3DHH High-resolution, highstability 3-axis digital inclinometer for industrial applications
- LIS2DW12 3-axis MEMS accelerometer
- LIS2MDLTR high performance 3-axis magnetometer
- LSM6DSOX iNEMO 6DoF inertial measurement unit (IMU), with advanced Digital Function, Finite State Machine. Ultra-low power and high accuracy and Machine Learning Core
- MP23ABS1TR High performance MEMS audio sensor single ended analog bottom-port microphone
USB
57mm x 38mm x 20mm IP54
Li-Ion battery connector
STBC02AJR Li-Ion linear battery charger with LDO, load switches and reset generator
STBB3JR 2MHz, high efficiency dual mode buck-boost DC-DC converter.
JTAG BLE Module
JTAG STM32
LEDs
User button
Boot button
Power Button
Micro SD card
Wide band analog audio amplifier
Software
E’ prevista anche una piattaforma software che offre due modalità uniche: Entry ed Expert, proprio per facilitare l’accesso all’IoT a tutti.

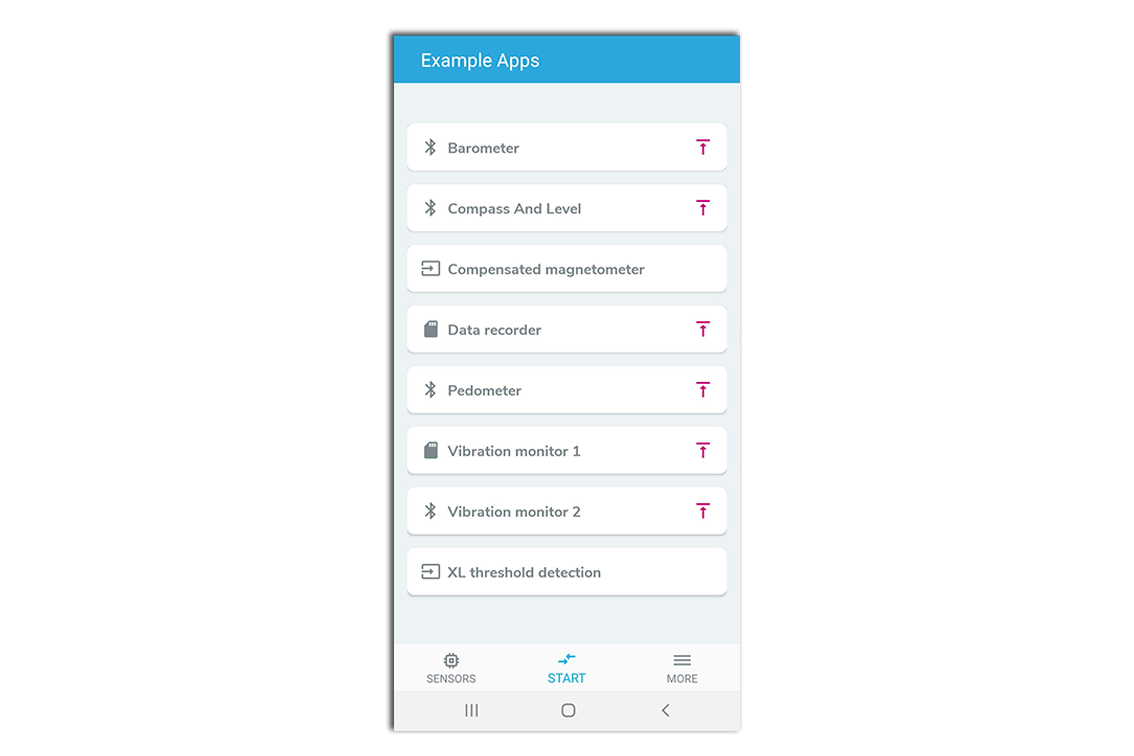

La modalità Entry fornisce un elenco di applicazioni che adattano il SensorTile.box a varie situazioni. L’utente deve lanciare l’app mobile e selezionare un elenco di attività (Pedometro, Monitoraggio delle vibrazioni, Registratore dati, Monitoraggio ambientale, Tracking, Livello, Bussola, Pianto del bambino) per iniziare a sfruttare il nuovo modulo. La modalità entry level consente di iniziare a utilizzare SensorTile.box per il tracciamento delle risorse, la manutenzione predittiva, i sensori di movimento e il riconoscimento dei modelli, rendendo SensorTile.box un sistema veramente unico.
La modalità Expert è più complessa, ma non richiede ancora un IDE o l’utilizzo di codice C. In questo caso l’utente fa uso di una interfaccia grafica che utilizza i blocchi per rappresentare funzioni specifiche. Ad esempio, il software può utilizzare questa modalità per riattivare un sensore dopo un particolare evento o registrare i dati in memoria dopo un ritardo, accendere un LED o utilizzare la funzione fusione del sensore per aumentare la precisione di un’applicazione. La modalità Expert consentirà anche all’utente di utilizzare l’apprendimento automatico per eseguire inferenze, rendendolo un vero strumento per utenti esperti accessibile agli appassionati che stanno iniziando a familiarizzare con le piattaforme IoT. È anche un ottimo strumento didattico per gli studenti che desiderano visualizzare un programma prima di utilizzare la modalità Pro disponibile per codificarlo nel proprio IDE.
Servizi offerti da FAE Technology
- Progettazione e produzione custom dell’elettronica basata su tecnologia SensorTile.box
- Sviluppo software personalizzato
- Creazione di una versione personalizzata dell’app che interagisce con il dispositivo
- Creazione personalizzata del contenitore
