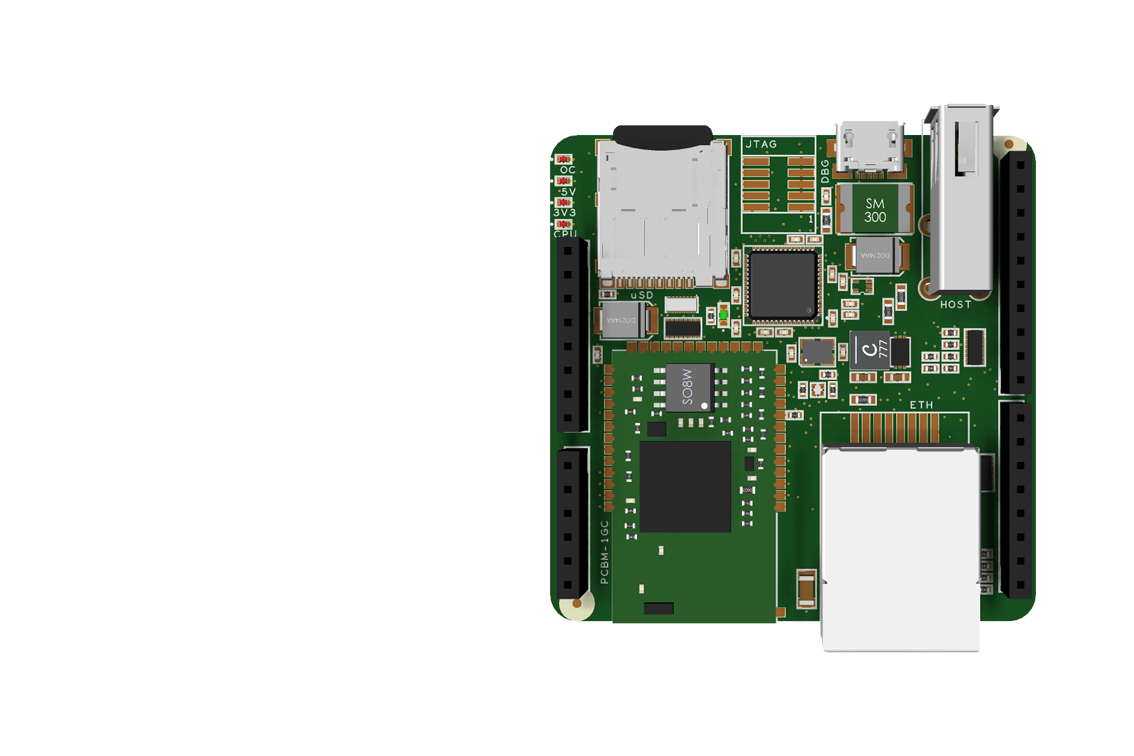

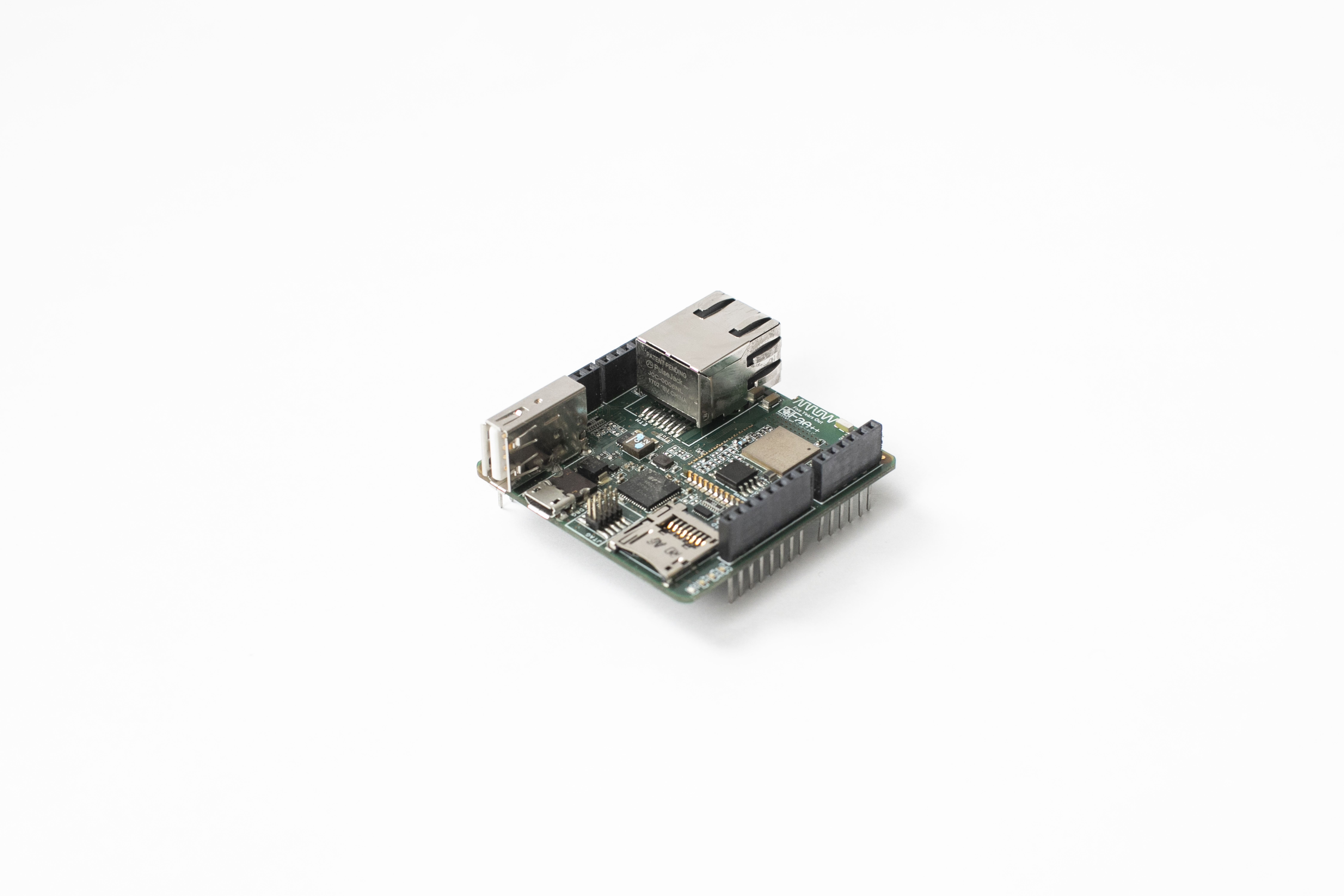

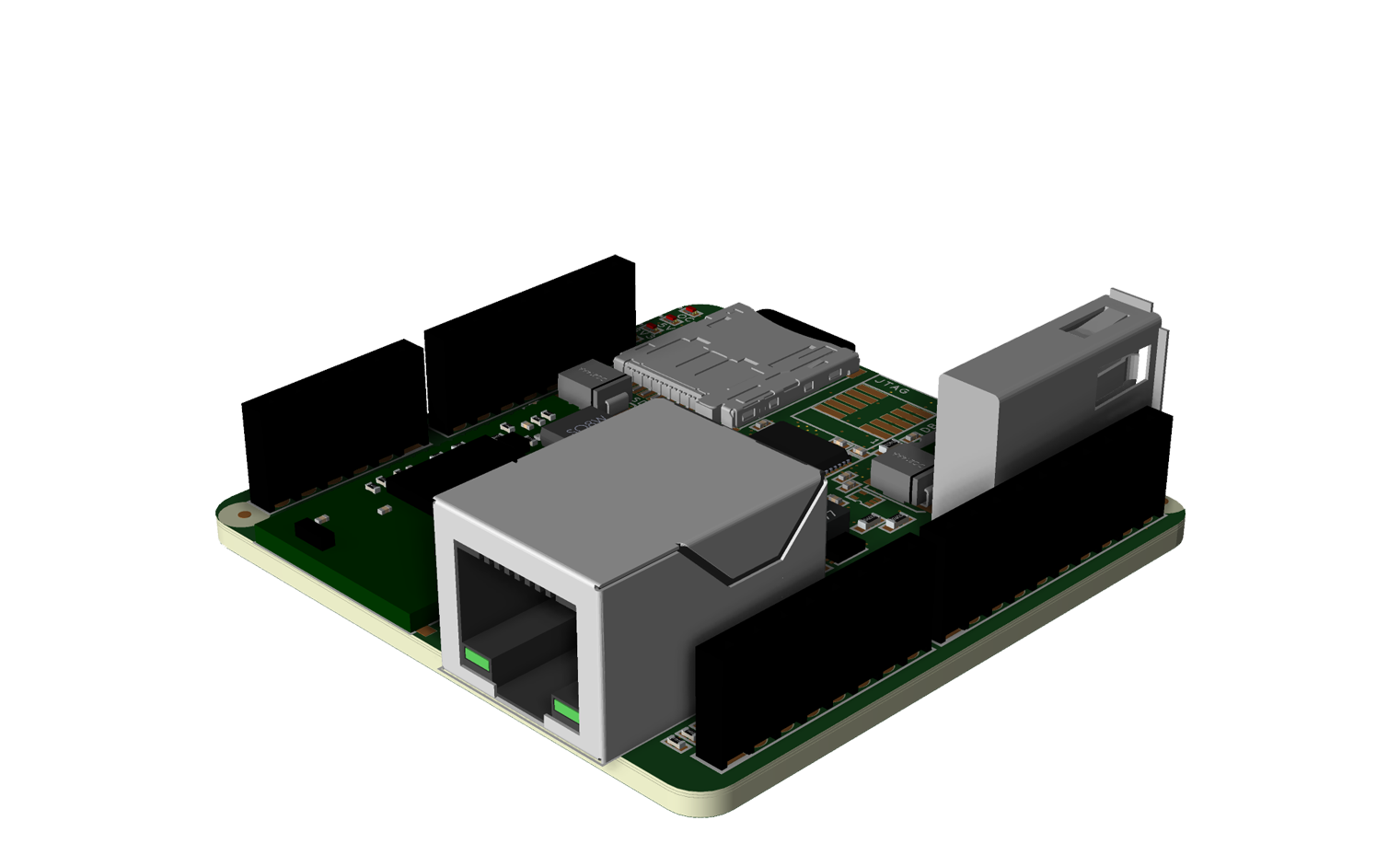

Quadro Platform
PCBM-1GC

PCBM-1GC è un modulo Wi-Fi dual band compatto che integra anche microcontrollore e memorie. Il modulo è partcilamente adatto ad applicationi consumer e IoT ed è basato sull’architettura Cypress Wireless Internet Connectivity for Embedded Devices (WICED). Ospitano Wi-Fi, stack di rete TCP / IP, supplicant di sicurezza e altre funzionalità relative ad applicazioni di rete.

Back to products
Feature #1
Modulo SoC Fi-Fi: Cypress CYW43907

Basato su Arm® Cortex® 32bit R4 processo di applicazione basato con antenna integrata per componenti esterni minimi e un gran numero di periferiche incorporate nel SoC.

Feature #2
Cypress WICED® Studio

Facile sviluppo del firmware con lo strumento di programmazione gratuito di Cypress con esempi e specifiche dei driver per il modulo PCBM-1GC.

Feature #3
Facile da integrare

Il modulo è piccolo ma facile da integrare nel carrier finale grazie a una soluzione a doppia saldatura che consente di utilizzare le connessioni essenziali presenti nella parte esterna del modulo o i segnali ad alta velocità opzionali presenti nella griglia a sfera sotto il modulo stesso.

Feature #4
Distributore Arrow

Il modulo wireless è distribuito globalmente da Arrow Electronics.

Informazioni

Partner

Murata, Cypress, Arrow

Technology core

Cortex-R4

Hardware

Processore

ARM Cortex-R4
Chipset Cypress CYW43907

Connettività wireless

2.4GHz & 5GHz Wi-Fi / Ethernet WiFi and MCU
2.4GHz & 5GHz (from 2.400 GHz to 5.825 GHz)
802.11a/b/g/n

Connessione via cavo

SPI
I2C
I2S
RMII
UART
SDIO
USB

Dimensioni

30x18mm

Programmazione

Standard JTAG

Altro

64Mb FLASH
Data rate 11 Mb/s, 54 Mb/s, 65 Mb/s
BGA ball for high speed connections on bottom
Castelleted edge vias for main connections
SMD module

Software

Cypress WICED® Studio WICED (Wireless Connectivity for Embedded Devices) è un kit di sviluppo software completo (SDK) che funziona con il modulo PCBM-1GC. Il nuovo WICED® Studio è l'unico SDK per IoT che combina Wi-Fi e Bluetooth® in un unico ambiente di sviluppo integrato. Integra il supporto per più tecnologie wireless e protocolli richiesti che, a loro volta, semplificano il processo di implementazione della connettività ai principali servizi cloud come Amazon Web Services, IBM Bluemix, Microsoft Azure e Alibaba Cloud. I prodotti sviluppati con WICED sono in gran parte in grado di comunicare, scambiare dati e utilizzare le informazioni con altri dispositivi in vari sistemi IoT.

Servizi offerti da FAE Technology

  • Progettazione e produzione custom dell’elettronica
  • Sviluppo software personalizzato.
  • Creazione personalizzata del contenitore
