USB2ETH

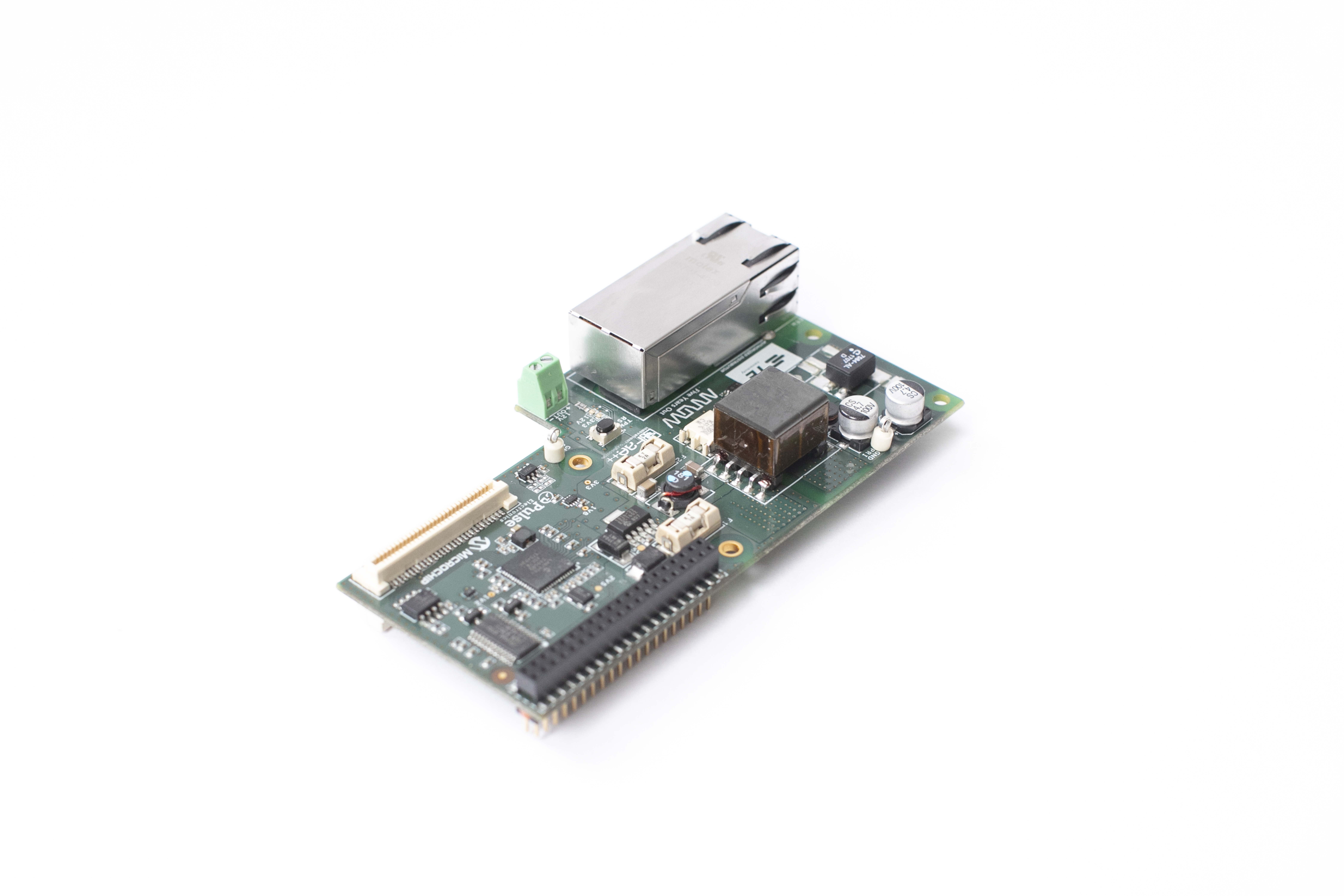

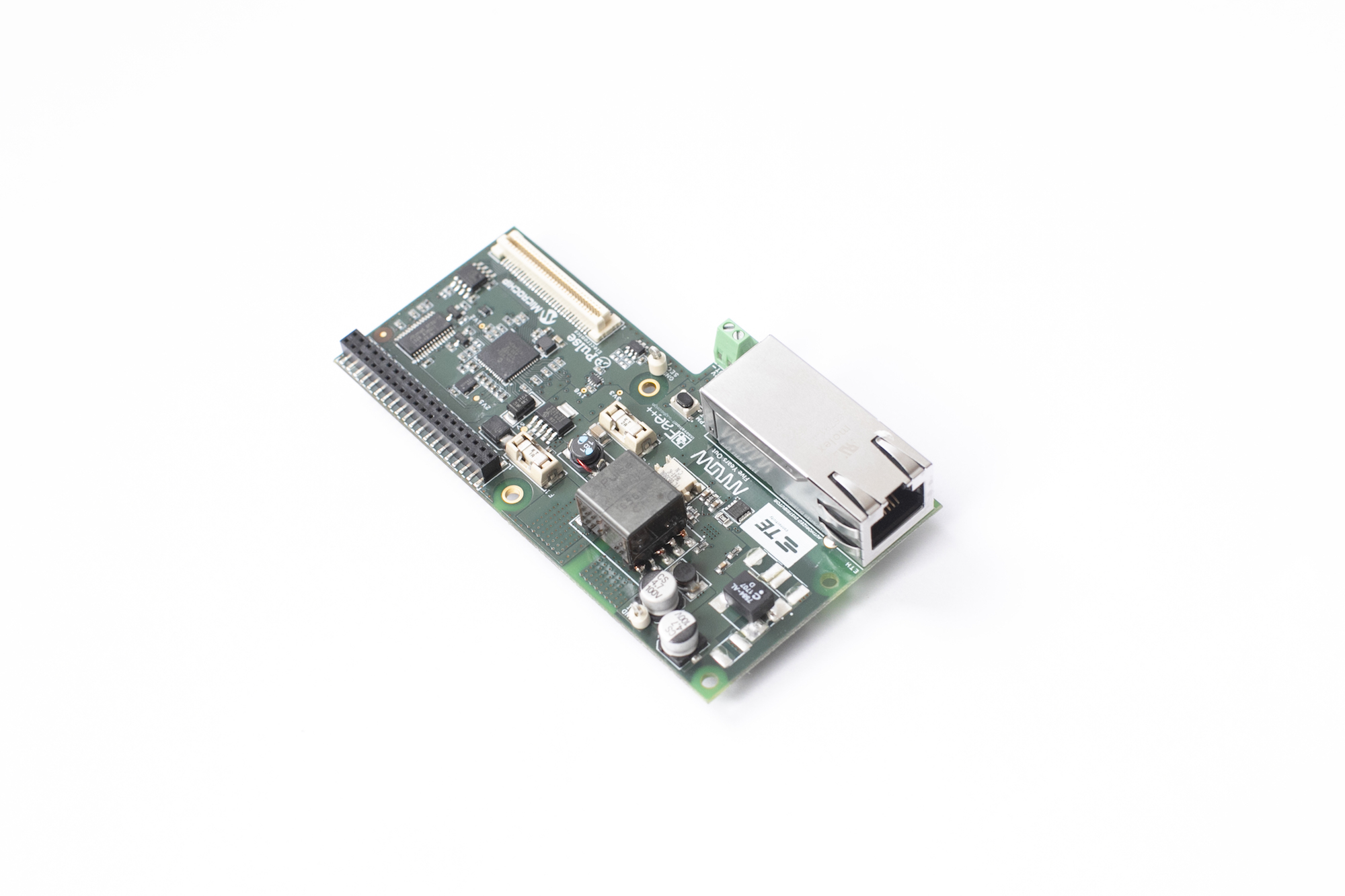

La PoE+ Mezzanine Board è una scheda di espansione che consente di alimentare le schede elettroniche dello standar 96Board tramite Ethernet. La board è composta da tre componenti chiave indicati di qui di seguito.
LAN7850 di Microchip fornisce la connessione Gigabit Ethernet tramite USB 2.0 ad alta velocità, collegato al connettore di espansione HS 96Boards standard.
Per una trasmissione sicura dei dati, la Mezzanine Board è equipaggiata con il motore Asymmetric Crypto Engine Atmel TPM AT97SC3205T.
La possibilità di alimentare le schede base 96Board sulla linea POE+ Ethernet esterna avviene tramite il dispositivo della Analog Devices LT4276.
Il connettore a 2 poli presente sull’espansione può essere utilizzato per alimentare un dispositivo esterno utilizzando la tensione di 12V generata dal circuito POE+.
La Mezzanine Board può essere collegata direttamente ai prodotti 96Boards consumer edition (CE) e su di essa è possibile collegare altre schede di espansione in quanto gli stessi connettori di espansione vengono replicati sulla scheda stessa.
Feature #1
Cyber Security
Hardware Asymmetric Crypto Engine TPM AT97SC3205T
Feature #2
96boards standard
Scheda elettronica utilizzabile come espansione per i sistemi che seguono lo standard 96Boards
Feature #3
USB a Ethernet
Comunicazione Gbe tramite porta USB standard per la 96boards
Feature #4
POE+
Power Over Ethernet che consente l'utilizzo del solo cavo di comunicazione per tutti: alimentazione e dati.


Informazioni
Analog Devices, Microchip, TE
LAN7850, AT97SC3205T, LT4276B
Hardware
Hardware Asymmetric Crypto Engine TPM AT97SC3205T
EEPROM 2kb with EUI-48 or EUI-64
10/100/1000Mbps Ethernet
12V/1A available for external devices through 2 poles connector
100x54mm
POE+ IEEE 802.3at 25.5W Compliant
96Board mezzanine
