Quadro Platform

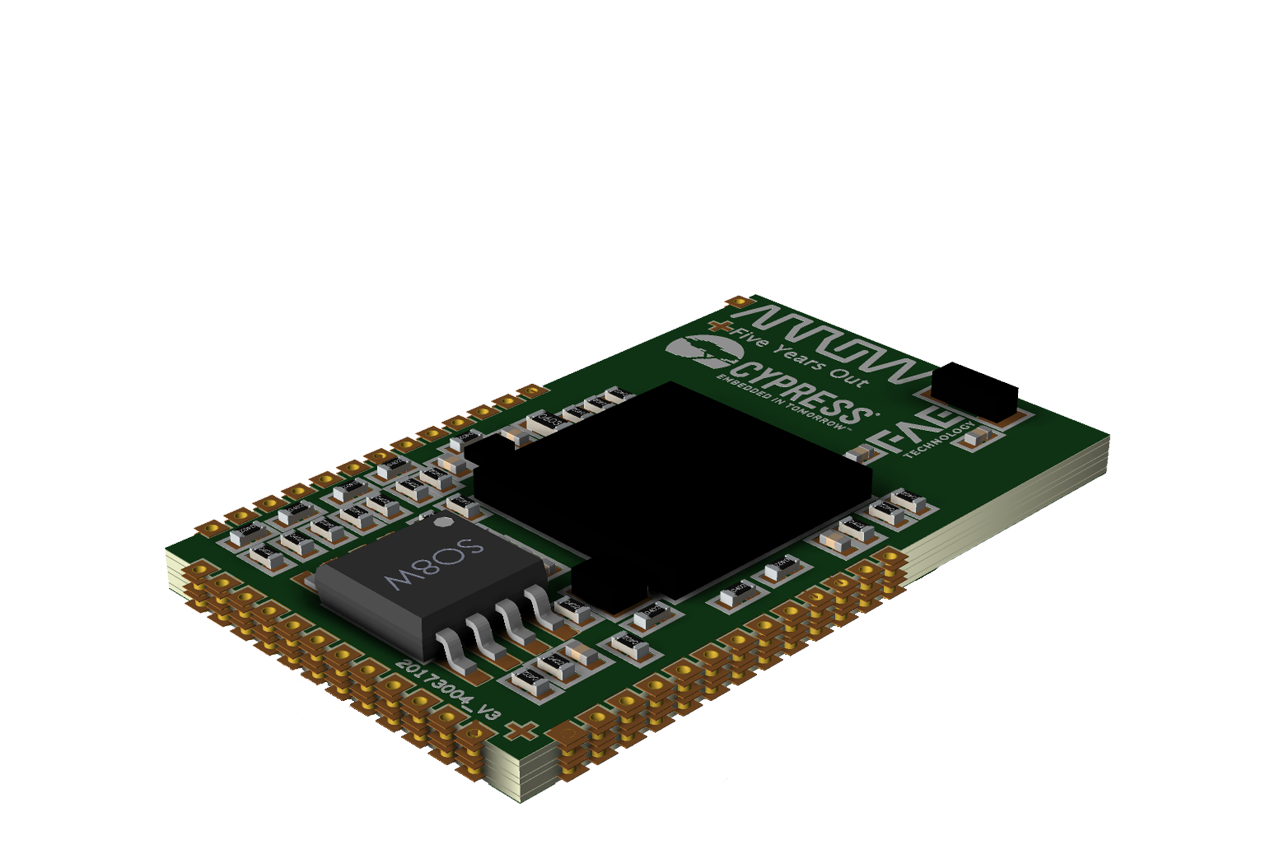

SH-PCBM-1GC

SH-PCB-1GC è l’evaluation board del modulo PCBM-1GC e fa parte della piattaforma elettronica denominata Quadro. Con questo kit è possibile sperimentare e testare le funzioni integrate del modulo wireless WiFi attraverso una scheda dal formato compatto ed espandibile grazie ai connettori che seguono l’interfaccia Arduino Uno. La scheda elettronica ospita i circuiti di interfaccia di tutte le periferiche integrate nel modulo PCBM-1GC come ad esempio: USB, Ethernet, SD card, SPI, UART, I2S e GPIO. Il sistema integra anche il programmatore JTAG utile nello sviluppo del software, facilitato grazie all’ambiente di sviluppo WICED Studio di Cypress che include SDK ed esempi specifici.

Back to products
Feature #1
Pronto per lo sviluppo

Scheda di valutazione del modulo wireless PCBM-1GC con periferiche e interfacce che semplificano lo sviluppo e il test delle applicazioni IoT.

Feature #2
Cypress WICED® Studio

Facile sviluppo del firmware con lo strumento di programmazione gratuito di Cypress con esempi e specifiche dei driver per il modulo PCBM-1GC.

Feature #3
Interfaccia Arduino

La scheda di valutazione è espandibile utilizzando lo standard Arduino Uno con molte altre funzionalità utilizzando qualsiasi scudo compatibile Arduino.

Feature #4
Arrow distributore

Il modulo wireless è distribuito globalmente da Arrow Electronics.

Informazioni

Partner

Murata, Cypress, Arrow

Technology core

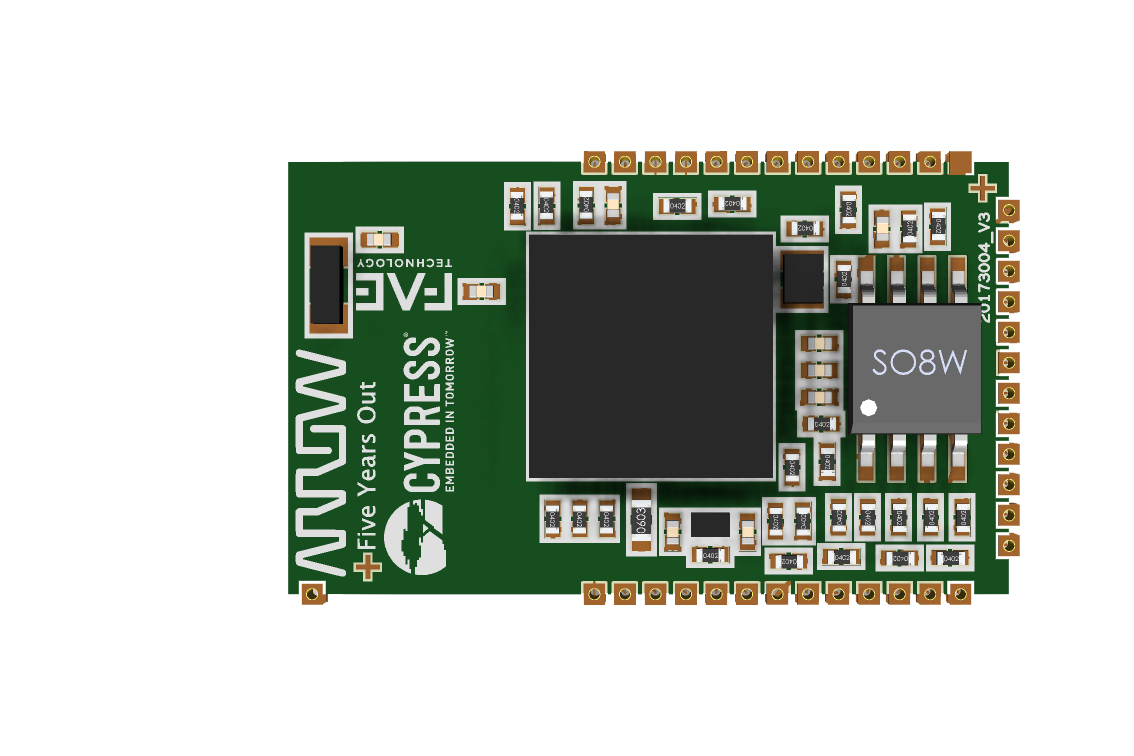

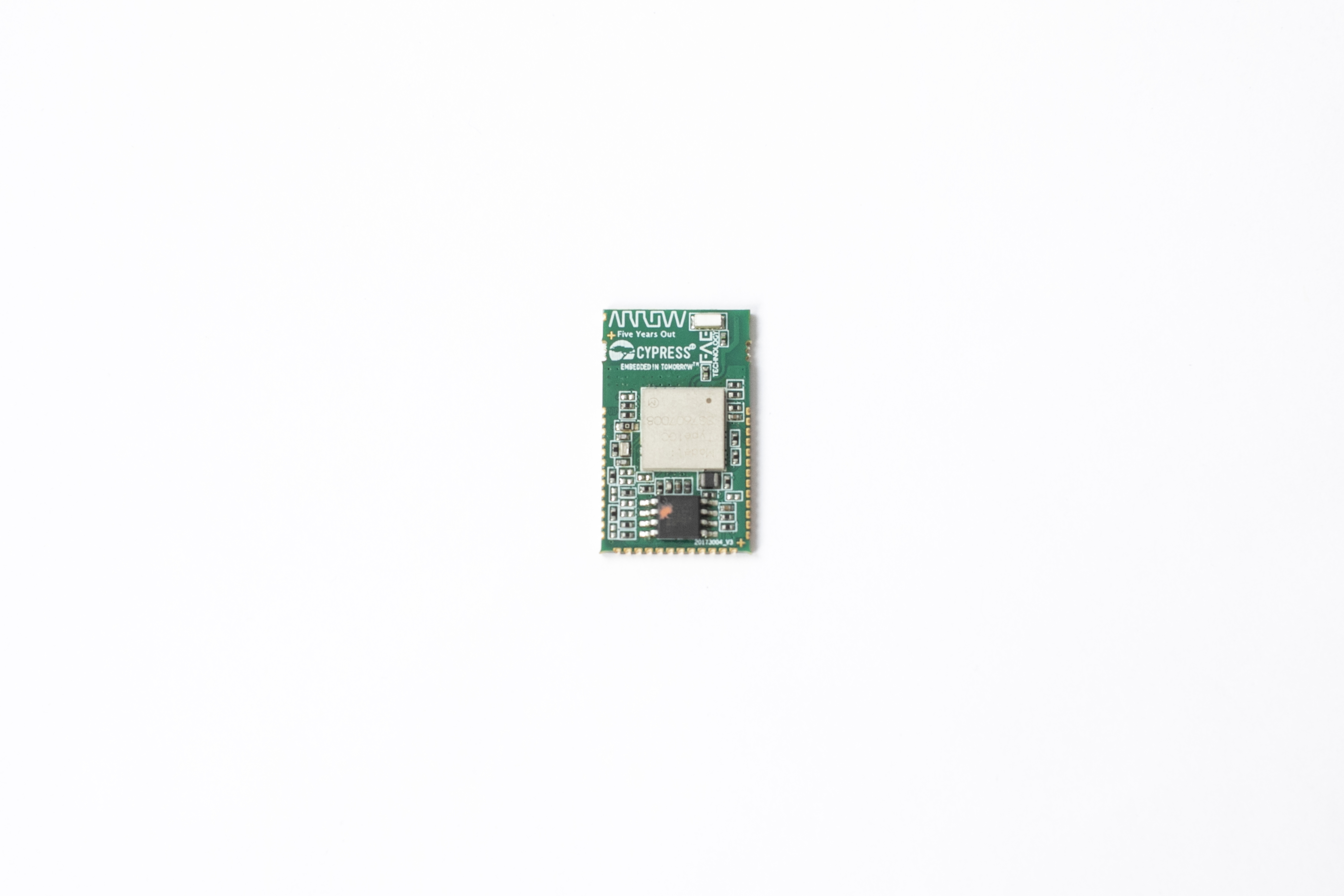

PCBM-1GC

Hardware

Processore

EEPROM 2kb with EUI-48 or EUI-64

Connettività wirelss

PCBM-1GC WiFi Wireless module

Connessione via cavo

10/100Mbps Ethernet
USB
SD Card
SPI
UART

Dimensioni

54x54mm

Batterie

5V/0,5A on USB connector

Programmazione

JTAG standard via USB converter (FTDI)

Altro

USB Powered
JTAG debugger embedded
Arduino Uno expansion connector
USB host
SD Card

Software

Cypress WICED® Studio WICED (Wireless Connectivity for Embedded Devices) è un kit di sviluppo software completo (SDK) che funziona con il modulo PCBM-1GC. Il nuovo WICED® Studio è l'unico SDK per IoT che combina Wi-Fi e Bluetooth® in un unico ambiente di sviluppo integrato. Integra il supporto per più tecnologie wireless e protocolli richiesti che, a loro volta, semplificano il processo di implementazione della connettività ai principali servizi cloud come Amazon Web Services, IBM Bluemix, Microsoft Azure e Alibaba Cloud. I prodotti sviluppati con WICED sono in gran parte in grado di comunicare, scambiare dati e utilizzare le informazioni con altri dispositivi in vari sistemi IoT.

Servizi offerti da FAE Technology

  • Progettazione e produzione custom dell’elettronica
  • Sviluppo software personalizzato.
  • Creazione personalizzata del contenitore
Contatta il nostro team
