PA193

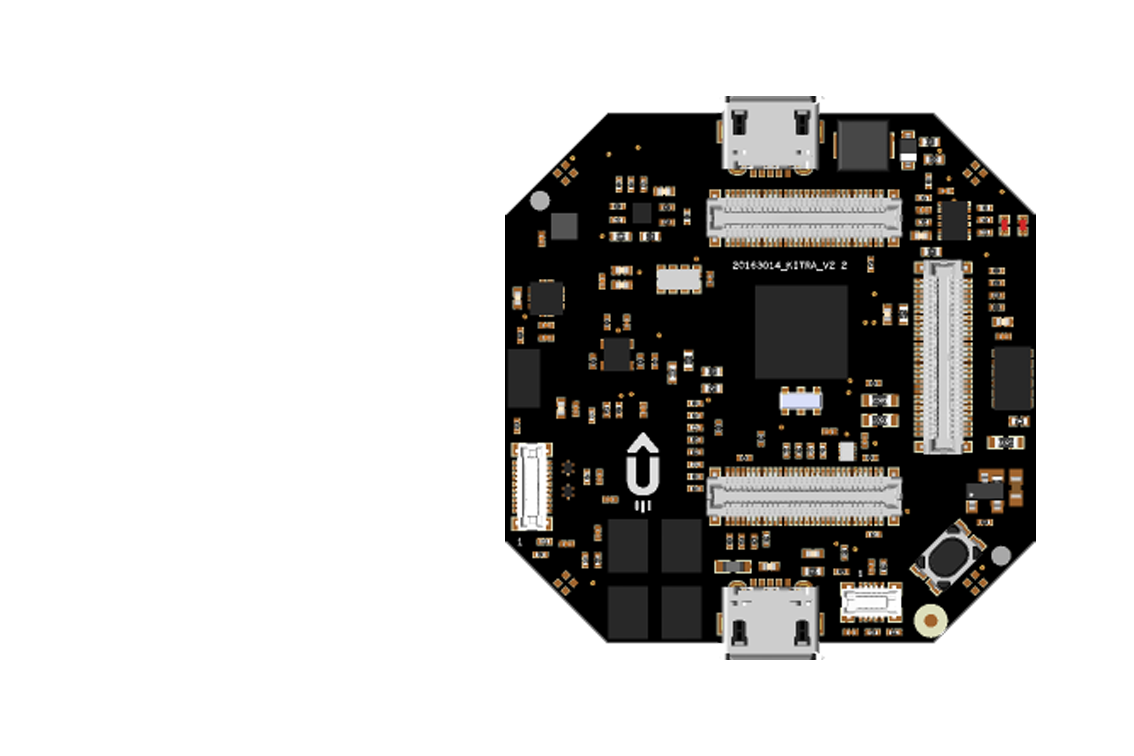

PA193 incorpora un numero incredibile di circuiti e può essere utilizzato per sviluppare numerose idee nel campo dell’IoT. Le schede integrano un microcontrollore STM32, moltissimi sensori, memorie, LED, I / O ed un caricabatterie in una forma 40x40mm. Sviluppatori e start-up possono utilizzare questa scheda per testare la loro idea eliminando il classico investimento di tempo e costi per lo sviluppo del sistema elettronico. L’estrema integrazione dei circuiti e l’incredibile fattore di forma ridotto rendono PA193 adatto anche per i progettisti che richiedono un minimo vincolo meccanico e un modo semplice per creare esperienze diverse con i sistemi elettronici.
Feature #1
Super Piattaforma elettronica integrata
Oltre 20 sensori incorporati con microcontrollore e IO in 40mmx40mm.
Feature #2
STM32 core
Facile sviluppo del firmware con l'ampia selezione di strumenti disponibili per il microcontroller più diffuso.
Feature #3
Piattaforma orientata su PC
La miniaturizzazione e l'enorme quantità di circuiti rendono PA193 la soluzione elettronica perfetta per lo sviluppo di PoC.
Feature #4
Batteria alimentata
Perfetta per dispositivi indossabili e gestiti grazie alla presenza di una batteria e del caricabatterie.
Informazioni
STMicroelectronics, Silicon Labs, Murata, Semtech
STM32 and MEMS
Hardware
STM32F411 Cortex-M4 100MHz clock, 512kB FLASH, 128kB SRAM
4 MEMS omnidirectional microphones (source localization and beamforming)
1 flight sense proximity and ambient light sensors (proxy up to 400mm)
1 flight sense long range proximity sensors (proxy up to 2000mm)
9-axys IMU (3-axys GYRO+3-axys ACC.+3-axys MAGN.)
Environmental sensors : temperature, humidity, pressure, LUX.
4 analog input 12bit resolution with internal 10k pull down
4 buffered digital output push-pull with PWM alternate function
4 buffered digital input push-pull
5 capacitive input touch channels
PWM buzzer
4 RGB LED with digital constant current sink driver with individual PWM
Expansion connectors for: GPIO, audio speakers, capacitive touch, haptic motor, I2C & UART buses and JTAG for development & debug of MCU (for FW developers)
40x40mm
One USB for battery charger
Lithium battery charger & smart power button with supervisor functions
JTAG standard for ST-Link or J-Link debugger
Haptic driver for LRA and ERM motor with built-in waveforms library
Software
La famiglia STM32 di microcontrollori e microprocessori basati su core Arm® Cortex® a 32 bit è supportata da un set completo di strumenti software. Ambienti di sviluppo integrati tradizionali (IDE) con compilatori C / C ++ e debugger di importanti fornitori di terze parti (sono disponibili versioni gratuite con un massimo di 64 Kbyte di codice) e le librerie software integrate necessarie per configurare e inizializzare MCU o MPU e monitorare il suo comportamento in fase di esecuzione. STM32CubeMX è uno strumento grafico utilizzato per configurare qualsiasi dispositivo STM32. Questa interfaccia utente grafica di facile utilizzo genera il codice C di inizializzazione per i nuclei di Cortex-M e genera l'albero dei dispositivi Linux per i nuclei Cortex-A.
STM-STUDIO e STM32CubeMonitor-Power sono strumenti di monitoraggio che aiutano gli sviluppatori a mettere a punto il comportamento delle loro applicazioni in fase di esecuzione. Uno strumento software multi-OS all-in-one, STM32CubeProgrammer fornisce un ambiente facile da usare ed efficiente per la lettura, la scrittura e la verifica della memoria del dispositivo attraverso l'interfaccia di debug (JTAG e SWD) e l'interfaccia del bootloader (UART e USB) . Gli strumenti STM32Cube avanzati semplificano la configurazione dei progetti MPU e MCU e la configurazione delle risorse on-chip. Accelerano lo sviluppo di progetti basati su microcontrollori e microprocessori. Il software SDK e gli specifici algoritmi audio sviluppati per PA193 sono disponibili su licenza di FAE Technology spa.
Servizi offerti da FAE Technology
- Progettazione e produzione custom dell’elettronica
- Sviluppo software personalizzato.
- Creazione personalizzata del contenitore
